GKG印刷机G2

全自锡膏动印刷机

待议 分享

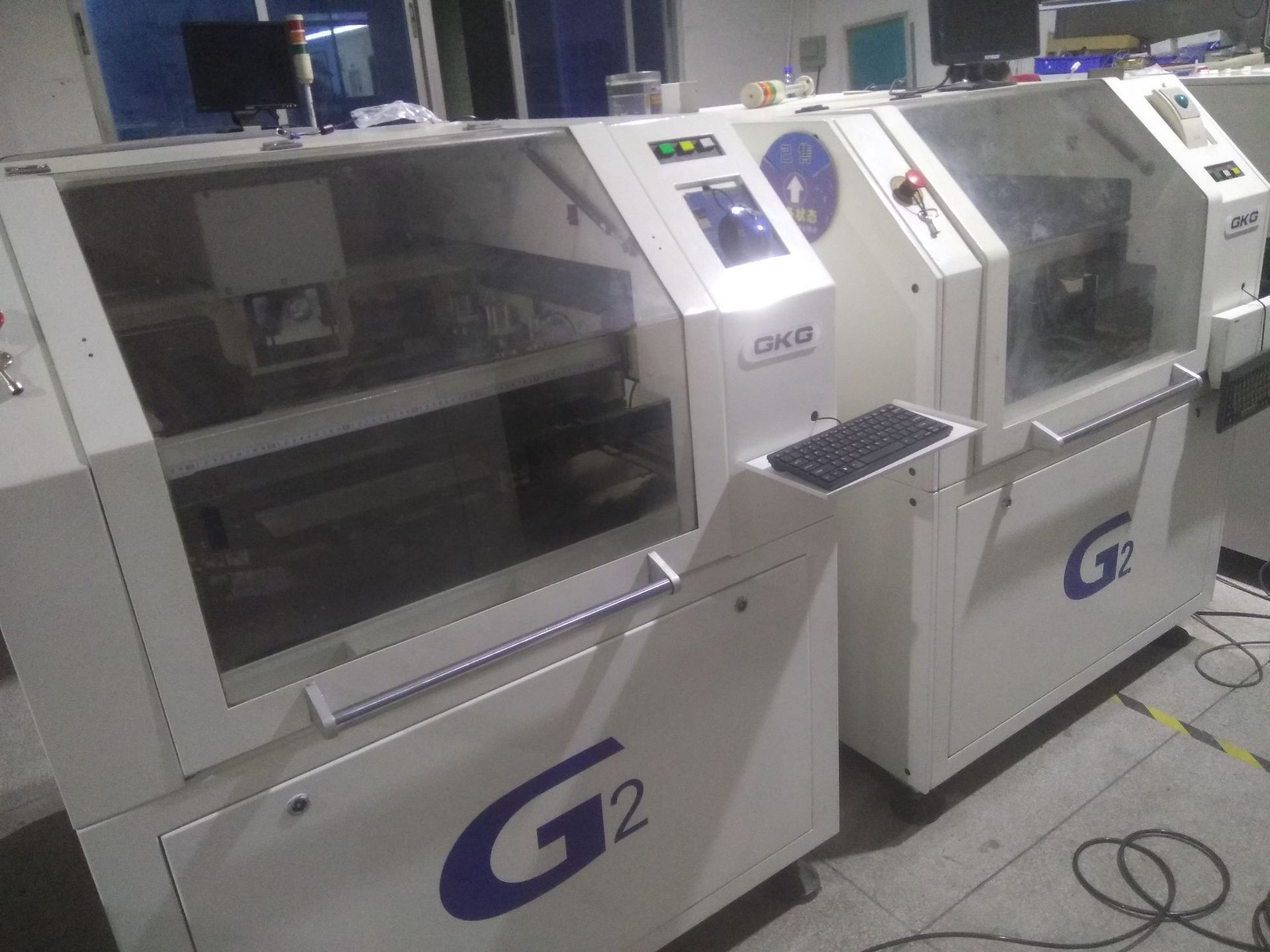

IMG_20180411_203443

IMG_20180411_202735


凯格GKG-G2全自动印刷机



规格参数:

网框尺寸:Min 420X500mm  Max 737X737mm

PCB最大尺寸:400X300m

PCB最小尺寸:50X50mm

PCB厚度:0.4~6mm

PCB翘曲量:Max. PCB对角线1 %

传输高度:900±40mm

传送方向:左-右,右-左,左-左,右-右

运输速度:1500mm/s  ( MAX )

支撑方式:磁性顶针/手动调节顶升平台

夹紧方式:独特的顶部压平,边夹,真空吸嘴

印刷头:两个独立的马达驱动印刷头

刮刀压力:0~10Kg

清洗方式:干、湿、真空三种模式

视野区域:6.4X4.8mm

X, Y ,θ调整   X,Y:±5 mm ,θ:±2°

视觉系统:上下分时成像的光路系统/Hitachi模拟相机/几何匹配

重复定位精度:±0.01mm

印刷精度:±0.025mm

印刷周期:(不包括印刷及清洗时间)≤8S

换线时间:旧程式3 mins. 新程式set up 5 mins.

主供气源:4~6 kg/cm2

主供电源:AC:220±10%,50/60HZ 2.5KW

控制方法:PC Control

机器尺寸:1105 x 1500 x 1400 mm

操作系统:Windows XP

机器重量:1000Kg


GKG印刷机G2
