有效检测区域

490mm x 430mm

载物台容许高度

T 轴未倾斜状态≤210mm；

T 轴倾斜 60 °状态≤50mm；

载物台承重

≤5Kg

检测效率

CNC 模式下单次成像 3s/点；

放大倍率

几何放大倍率：72X

工业控制计算机

23.6英寸显示器\i7-7700K处理器\16G 内存\256GB 固态硬盘 \1*2TB SATA 3.5' HDD

操作系统

WIN10 64bit

操作软件

开门方式

手动

检测方式

CNC 离线检测方式

操作方式

键盘、鼠标、按钮、摇杆

语言

支持中文、英文两种语言

光管、平板最大倾 斜角度

60 °

光管、平板倾斜角 度示意图

版 本 号

A3

页    码

第 5 页 共 9 页

载物台移动机构

X 轴运动行程：0-490mm

Y 轴运动行程：0-430mm

平板移动机构

平板 Z 轴运动行程：255mm

光管移动机构

光管 Z 轴运动行程：215mm

X-RAY 主机防护壳 体

安全标准:X 光泄漏＜1µSV/h

版 本 号

A3

页    码

第 6 页 共 9 页

管电压范围

0 - 90KV

管电流范围

0 - 200uA

最大输出功率

8W

微焦点尺寸

10 μm（90kV/89 μA）

辐射角度

80 °

视场范围

130mm x 130mm

像素矩阵

1536 x 1536

空间分辨率

5.5Lp/mm

图像帧率（1×1)

20fps

AD 转换位数

16bits

最大帧频

30fps

视野角度

90 °

对焦方式

自动对焦

数码变焦倍数

4 倍数码变焦

版 本 号

A3

页    码

第 7 页 共 9 页

额定功率

1.5KW

接口

电源接口：单相两极带接地插头 250V/10A（GB1002 标准）

USB 接口：USB3.0

网络接口：RJ45 Gigabit Ethernet (IEEE802.3 标准)

接地接口：接地螺柱 M6

设备重量

约 1170KG

设备尺寸

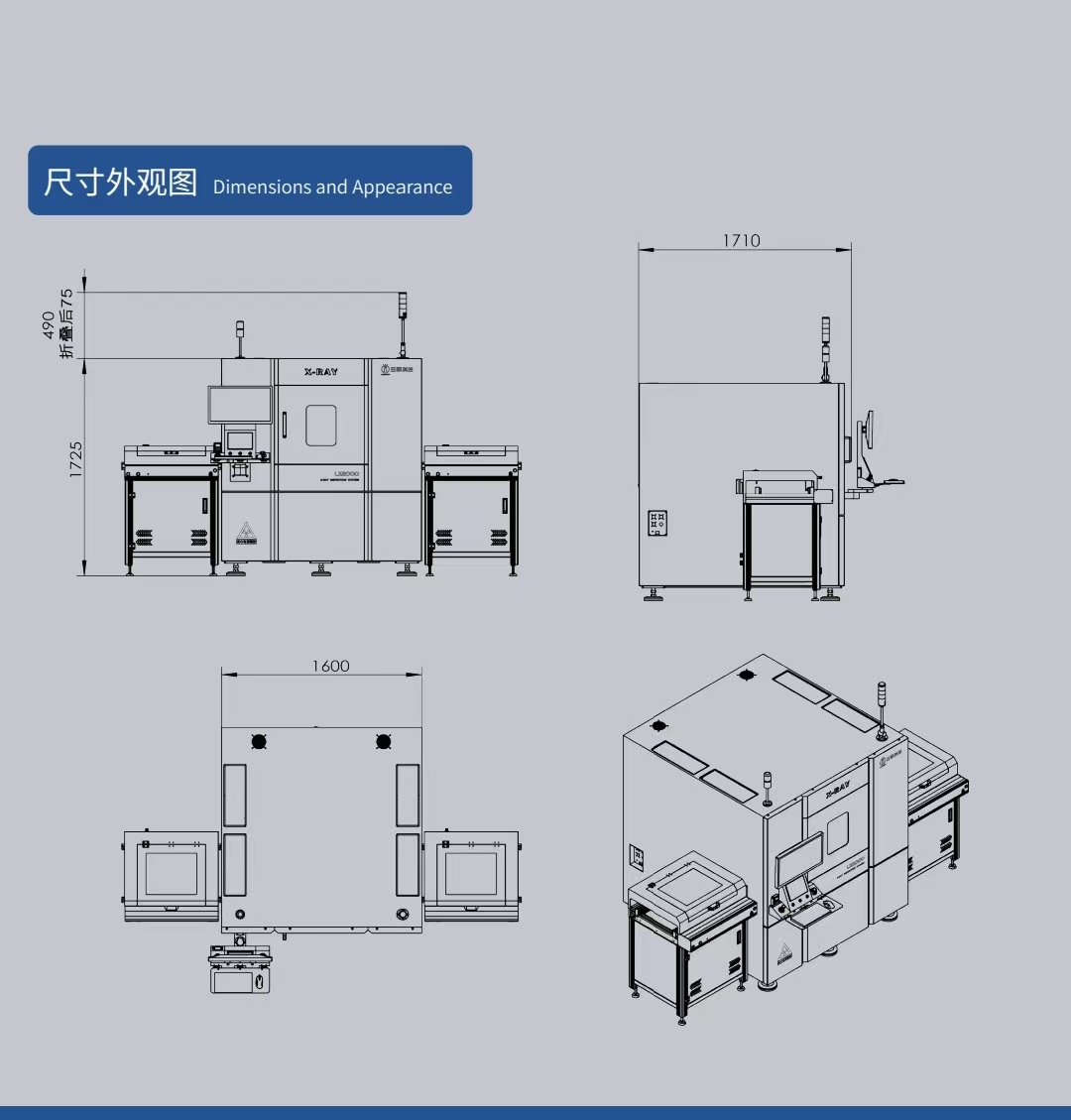

L1245mm×W1230mm×H1900mm（附图）

版 本 号

A3

页    码

第 8 页 共 9 页

1

实时导航成 像

导航视窗可实时监控检测物在托盘上的当前位置，点击检测物导航图  任意位置，即可将所选区域移动到 X 射线图像的中心。同时支持激光 红点辅助定位。

2

图像显示与 基本操作

1. 实时图像和静态图像可切换显示；

2. 轴移动时自动切换为实时图像，无拖影；

3. 图像等比例放大、缩小；

4. 实时图像拖拽移动。

3

窗宽窗位调 节

调节灰阶阈值、像素、对比度、大小过滤等参数，以获取X-Ray 图像 的最佳灰阶显示。

可存储相关参数为预设条件，以备下次直接调用。

4

图像增强处 理

1. 采用帧叠加、降噪过滤、边缘锐化等图像增强处理技术，调节图像 的对比度和亮度。

2. 图像灰度反色变换功能，对原图像的像素值进行反转，对比凸显图 像细节。

5

自动跟随与

自动居中显

示

1. 独有射线管、托盘及探测器同步补偿运控技术，进行多视角倾斜或 放大检查时，确保当前检查区域一直显示在图像中心上。

2. 双击实时图像中任意感兴趣区域，自动居中显示。

6

图片存储及 加载

1.支持当前X-Ray 图像、附检测结果图片、原始图像、导航视窗保存 至本机存储。

2. 加载本机存储X-Ray 图片，用于人工复检。

7

运控状态显 示

实时显示各运动轴的位置信息。

8

测量工具

1. 线间距、距离比、角度、圆心距、点距、圆（直径、周长、面积）、 四边形（长、宽、面积）测量；

2. 可自定义距离比和曲率的判定规格值；

3. 手绘箭头、多边形、 自由图形以及文字（中英文）标注。

9

手动气泡测 量

1. 预设参数识别检测区域（ROI）内气泡面积占比、最大单个气泡面积 占比；

2. 自定义判定规格值；

3. 气泡检测参数保存、修改及重复调用；

4. 生成输出气泡检测报告。

10

自动气泡测 量

1. 按预先设置好检测模板，通过 CNC 自动检测功能，自动采集图像、 调用检测模板算出气泡（空洞） 占比率，并与预置的判定阀值进行比 较，输出判定结果（OK/NG)，便于批量测量。

2. 支持根据客户样品定制气泡检测算法。

版 本 号

A3

页    码

第 9 页 共 9 页

11

CNC 自动检 查

1. 用于批量检测场景，根据检测需求，可预先设置检测程序，实现自 动检测及良否判定，并输出检测结果位置示意图，便于对检测结果的 确认以及不良品的筛选。

2. 支持自由点位和矩阵点位两种模式，自动保存检测图片；

3. 支持人工判定及 CNC 程序保存、修改和重复调用；

4. CNC 检测完成自动生成检测报告。

5. 支持根据客户样品定制检测算法。

12

扫码追溯

配合手持扫码枪（选配），扫描检测样品的条码信息，使用相应条形 码信息关联命名保存检测图片，以备对检测结果的追溯检查。

13

射线源无动 作自保护

设备空闲状态即无人操作达到指定时长，自动关闭射线源，提高设备 安全性及保障射线管使用寿命。

14

十字栅格

十字栅格辅助中心定位，用于操作和测量任务。十字栅格显示激活后， 在 X 射线图像显示区上就会出现红色的十字栅格。

15

用户管理及 系统日志

用户账户及密码权限管理；系统日志功能。

使用环境

颗粒生成 PM10﹤40  环境温度 5 ︒ C 至 40 ︒ C 允许的最大相

对湿度＜85%

使用噪音

≤75dB

使用及电气安全

执行《IEC60204-1》

CE 认证

No:BAC220490129SR1

辐射安全

<1uSv/H  执行《GB18871-2002》

粤辐豁备[2018]1688 号（生态环境部关于放射性同位素与射

线装置豁免备案证明文件的公告）
